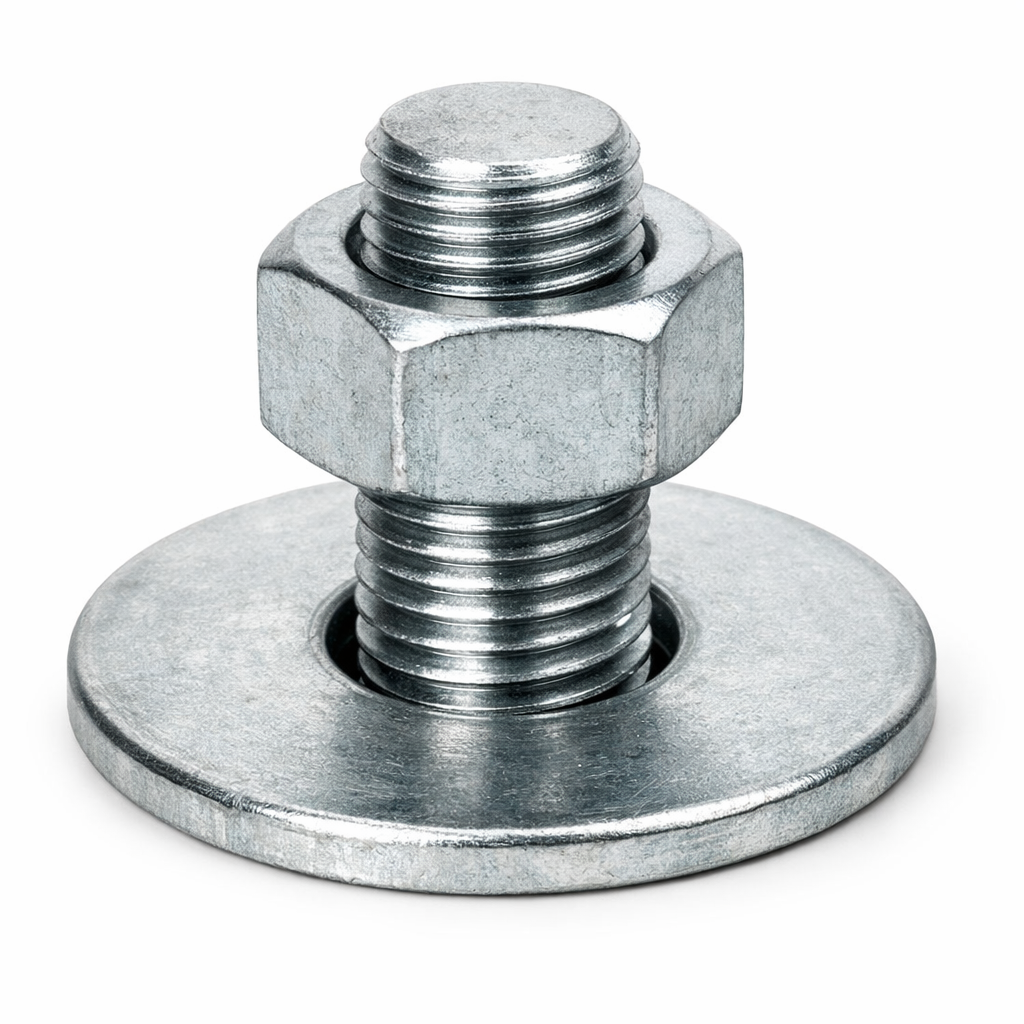

Гайка шестигранная по ГОСТ 5915-70, известная также как аналог DIN 934, — один из самых востребованных видов крепежа в России и странах СНГ. Это классическая шестигранная гайка класса точности В с метрической резьбой, которая используется для создания надежных разъемных соединений. Она накручивается на болты, шпильки или винты и обеспечивает прочную фиксацию конструкций в самых разных условиях эксплуатации.
Стандарт ГОСТ 5915-70 распространяется на гайки с диаметром резьбы от 1,6 до 48 мм. Именно этот диапазон делает изделие универсальным: от мелких приборов до тяжелого машиностроения. В отличие от более точных гаек класса А (например, по ГОСТ 5927-70), вариант 5915-70 чуть проще в изготовлении, но при этом сохраняет отличные эксплуатационные качества и доступную цену.
Основные особенности конструкции гайки ГОСТ 5915-70
Гайка имеет форму правильного шестигранника с внутренней резьбой. У нее есть три возможных исполнения: с обычной фаской, с фаской со стороны прорези или коронки. Резьба выполняется по ГОСТ 24705 — как с крупным, так и с мелким шагом. Поле допуска резьбы — 6H, что гарантирует точное сопряжение с ответной деталью.
Ключевые геометрические параметры:
- Размер «под ключ» S — от 3,2 мм (для М1,6) до 75 мм (для М48).
- Высота m — от 1,3 мм до 38 мм в зависимости от диаметра.
- Диаметр описанной окружности e (не менее) — обеспечивает удобный захват ключом.
- Диаметр опорной поверхности dw (не менее) — гарантирует равномерное распределение нагрузки.
Гайки выпускаются в исполнении 1 (стандартном), 2 и 3 с разной формой фаски и дна прорези (плоское, скругленное или с фаской). Это позволяет подобрать оптимальный вариант под конкретную задачу.
Технические требования и материалы
Все гайки ГОСТ 5915-70 изготавливаются в строгом соответствии с ГОСТ 1759.0. Материалы — углеродистая сталь, легированная сталь, нержавеющая сталь, латунь. Самые распространенные классы прочности: 4, 5, 6, 8, 10 и 12. Чем выше класс, тем большую нагрузку выдерживает соединение.
Для защиты от коррозии применяют цинкование, оксидирование, фосфатирование или хромирование. Благодаря покрытию гайка служит долгие годы даже в условиях повышенной влажности или агрессивных сред.
Теоретическая масса 1000 штук стальных гаек с крупным шагом (кг):
| Номинальный диаметр d, мм | Исполнение 1 | Исполнение 2 |
|---|---|---|
| 6 | 2,473 | — |
| 8 | 4,789 | — |
| 10 | 9,055 | — |
| 12 | 13,129 | 11,096 |
| 14 | 20,186 | 16,940 |
| 16 | 26,078 | 22,490 |
| 18 | 37,303 | 32,850 |
| 20 | 46,315 | 40,960 |
| 22 | 66,578 | 59,630 |
| 24 | 76,349 | 67,810 |
| 27 | 116,110 | 103,260 |
| 30 | 152,560 | 132,570 |
| 33 | 200,715 | 175,525 |
| 36 | 248,870 | 218,480 |
| 39 | 313,540 | 271,320 |
| 42 | 378,210 | 324,160 |
| 48 | 570,480 | 486,140 |
Маркировка гаек и классы прочности
Маркировка наносится на упаковку или непосредственно на изделие (для крупных размеров). Она включает диаметр резьбы, шаг, класс прочности, материал и стандарт. Например: Гайка М12-6Н.8 ГОСТ 5915-70.
Первая цифра в обозначении класса прочности показывает минимальный предел текучести (в 100 раз меньше), вторая — предел прочности на растяжение. Гайки классов 8–12 — высокопрочные, подходят для ответственных узлов с вибрацией и динамическими нагрузками. Низкие классы (04–05) используют там, где нагрузки минимальны.
Применение гайки ГОСТ 5915-70 в промышленности и строительстве
Шестигранные гайки по этому стандарту — настоящий «рабочий лошадка» крепежа. Их применяют:
- В машиностроении и станкостроении для сборки механизмов.
- В строительстве — при монтаже металлоконструкций, каркасов, ограждений.
- В автомобильной и железнодорожной отраслях.
- В приборостроении и электротехнике.
- При сборке мебели и бытовой техники.
Благодаря шести граням гайку легко затянуть обычным рожковым или накидным ключом. Она равномерно распределяет нагрузку и предотвращает самоотвинчивание при правильном подборе пары «болт + гайка».
Отличие ГОСТ 5915-70 от DIN 934
Многие производители указывают оба стандарта одновременно. DIN 934 — международный аналог, но гайка по ГОСТ 5915-70 обычно имеет немного большую высоту (примерно на 1 мм). Это делает ее чуть более надежной в условиях повышенных нагрузок. Оба стандарта полностью взаимозаменяемы в большинстве случаев.
Квадратные гайки и их особенности
Хотя ГОСТ 5915-70 описывает шестигранные гайки, в промышленности часто используют квадратные аналоги (по DIN 557). Они удобны, когда гайку нужно зафиксировать в пазу или гнезде. Квадратная форма не дает проворачиваться.
Основные размеры квадратных гаек (мм):
| Параметр | М3 | М5 | М8 | М12 | М16 | М20 | М24 |
|---|---|---|---|---|---|---|---|
| Ширина стороны (min/max) | 5,2/5,5 | 7,64/8 | 12,57/13 | 17,57/18 | 23,16/24 | 29,16/30 | 35/36 |
| Высота (min/max) | 1,4/2,4 | 2,8/4 | 5/6,5 | 8,5/10 | 11,2/13 | 14,2/16 | 16,9/19 |
| Диагональ (min) | 6,76 | 9,93 | 16,34 | 22,84 | 30,11 | 37,91 | 45,5 |
Квадратные гайки идеальны для анкерного крепления и электротехнических работ.
Разнообразие видов гаек: от классики до специальных решений
Кроме шестигранных и квадратных, рынок предлагает множество других типов:
- Корончатые — с прорезями для шплинта, предотвращают самопроизвольное откручивание.
- Кузовные — с квадратной пластиной для автомобильного крепежа.
- Барашковые — с «ушками» для ручного затягивания без инструмента.
- Шлицевые — для монтажа заподлицо.
- Нажимные и колпачковые — декоративные и защитные.
- Фланцевые — с насечками вместо шайбы.
- Самоконтрящиеся — для вибронагруженных узлов.
- Рым-гайки — в форме кольца для такелажа и подъема грузов.
- Приварные, глухие, соединительные и заклепочные.
Каждый вид решает свою задачу: от декоративной отделки до работы в экстремальных условиях.
Как правильно выбрать и использовать гайку
Перед покупкой проверьте:
- Соответствие диаметра резьбы болту.
- Класс прочности (должен совпадать или быть близким к болту).
- Наличие покрытия, если работаете во влажной среде.
- Отсутствие царапин, сколов и заусенцев на поверхности.
При сборке используйте шайбы (обычные или увеличенные по ГОСТ 6958-78 / DIN 9021) для распределения нагрузки, особенно на мягких или тонких материалах. Увеличенная шайба имеет наружный диаметр в три раза больше внутреннего и снижает давление на поверхность.
Гайка ГОСТ 5915-70 DIN 934 — проверенное временем решение, которое сочетает надежность, универсальность и простоту монтажа. Независимо от того, собираете ли вы станок, строите забор или ремонтируете автомобиль, правильно подобранная гайка обеспечит долговечность и безопасность всей конструкции.
