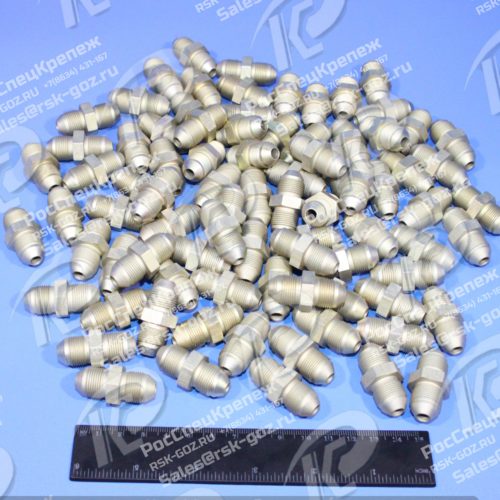

Компания ООО «Росспецкрепеж» специализируется на изготовлении и поставке крепежа по ГОСТ, ОСТ, как общего назначения, так и специального, не выпускаемого метизными заводами серийно, в том числе изготавливаем на склад и под заказ проходник прямой ГОСТ 13959-74 для соединений трубопроводов по наружному конусу на собственном производстве от 1 шт. из стали марки: 45, 13Х11Н2В2МФ-Ш, 14Х17Н2, 12Х18Н10Т и алюминиевого сплава Д16Т. Покрытие проходников Ц.хр.,Кд.Хр. Хим.Пас., Ан.Окс. Паспорт качества и сертификат на металл прилагаются. К продукции прилагаем паспорт качества на изделия и сертификат на металл, РТ-Техприемка.
Требования ГОСТ 13959-74
- целевое назначение – соединение двух труб одинакового внутреннего сечения с развальцованными концами;
- использование только в резьбовых ниппельных соединениях быстроразъемного типа с уплотнением по наружному конусу;
- применение этих соединений исключительно в летательных аппаратах, авиационной. общей технике, системах наземного обслуживания;
- эксплуатация в рабочей среде с любым показателем степени агрессивности;
- номинальный размер проходника 3 мм – 38 мм указывает на наружный диаметр соединяемых с его помощью труб;
- агрегатное состояние рабочей среды внутри трубопровода жидкое или газообразное;
- номинальное давление рабочей среды 4,5 – 106 МПа;
- температурный диапазон эксплуатации фитинга -60°С … +500°С;
- использование конструкционных материалов трех типов – алюминиевые сплавы АК-1, АК6, Д116АТ, Д1АТ, Д16АТВ, Д1АТВ, Д16Т, бронзовый сплав Бр.АЖМц 10-3-1,5, нержавеющие криогенные жаропрочные стали 13Х11Н2В2МФ, 14Х17Н2, 12Х18Н9Т, 12Х18Н10Т, 10Х11Н23Т3МР, 1Х16Н2АМ, легированная сталь 30ХГСА и углеродистая конструкционная сталь 45;
- использование заготовок из прутка шестигранного профиля в соответствии со стандартами ГОСТ 1628 (бронза), ГОСТ 21488 (алюминий), ГОСТ 5949 (жаропрочные стали), ГОСТ 4543 (низколегированная сталь 30ХГСА), ГОСТ 1051 (сталь 45);
- технология производства – механическая обработка на токарно-винторезном станке;
- термическая обработка прутка перед вытачиванием деталей – нормализация стали 45, отжиг, отпуск нержавеющих высоколегированных сталей.
Стандарт входит в серию подобных нормативных документов для резьбовых соединений по внешнему конусу с развальцовкой труб высокого давления.
Пример условного обозначения прямого проходника из алюминиевого сплава Д16Т: Проходник прямой 3-31А ГОСТ 13959-74,Проходник прямой 4-31А ГОСТ 13959-74, Проходник прямой 6-31А ГОСТ 13959-74, Проходник прямой 8-31А ГОСТ 20188-74, Проходник прямой 10-31А ГОСТ 20188-74, Проходник прямой 12-31А ГОСТ 20188-74, Проходник прямой 14-31А ГОСТ 20188-74, Проходник прямой 16-31А ГОСТ 20188-74, Проходник прямой 18-31А ГОСТ 13959-74, Проходник прямой 20-31А ГОСТ 13959-74, Проходник прямой 25-31А ГОСТ 13959-74, Проходник прямой 28-31А ГОСТ 13959-74, Проходник прямой 30-31А ГОСТ 13959-74, Проходник прямой 32-31А ГОСТ 13959-74, Проходник прямой 36-31А ГОСТ 13959-74, Проходник прямой 3831А ГОСТ 13959-74.
То же, из стали марки 12Х18Н10Т: Проходник прямой 3-13А ГОСТ 13959-74,Проходник прямой 4-13А ГОСТ 13959-74, Проходник прямой 6-13А ГОСТ 13959-74, Проходник прямой 8-13А ГОСТ 13959-74, Проходник прямой 10-13А ГОСТ 13959-74, Проходник прямой 12-13А ГОСТ 13959-74, Проходник прямой 14-13А ГОСТ 13959-74, Проходник прямой 16-13А ГОСТ 13959-74, Проходник прямой 18-13А ГОСТ 13959-74, Проходник прямой 20-13А ГОСТ 13959-74, Проходник прямой 25-13А ГОСТ 13959-74, Проходник прямой 28-13А ГОСТ 13959-74, Проходник прямой 30-13А ГОСТ 13959-74, Проходник прямой 32-13А ГОСТ 13959-74, Проходник прямой 36-13А ГОСТ 13959-74, Проходник прямой 38-13А ГОСТ 13959-74.
То же, из стали марки 45: Проходник прямой 3-22А ГОСТ 13959-74,Проходник прямой 4-22А ГОСТ 13959-74, Проходник прямой 6-22А ГОСТ 13959-74, Проходник прямой 8-22А ГОСТ 13959-74, Проходник прямой 10-22А ГОСТ 13959-74, Проходник прямой 12-22А ГОСТ 13959-74, Проходник прямой 14-22А ГОСТ 13959-74, Проходник прямой 16-22А ГОСТ 13959-74, Проходник прямой 18-22А ГОСТ 13959-74, Проходник прямой 20-22А ГОСТ 13959-74, Проходник прямой 25-22А ГОСТ 13959-74, Проходник прямой 28-22А ГОСТ 13959-74, Проходник прямой 30-22А ГОСТ 13959-74, Проходник прямой 32-22А ГОСТ 13959-74, Проходник прямой 36-22А ГОСТ 13959-74, Проходник прямой 38-22А ГОСТ 13959-74.
То же, из стали марки 13Х11Н2В2МФ-Ш: Проходник прямой 3-11А ГОСТ 13959-74,Проходник прямой 4-11А ГОСТ 13959-74, Проходник прямой 6-11А ГОСТ 13959-74, Проходник прямой 8-11А ГОСТ 13959-74, Проходник прямой 10-11А ГОСТ 13959-74, Проходник прямой 12-11А ГОСТ 13959-74, Проходник прямой 14-11А ГОСТ 13959-74, Проходник прямой 16-11А ГОСТ 13959-74, Проходник прямой 18-11А ГОСТ 13959-74, Проходник прямой 20-11А ГОСТ 13959-74, Проходник прямой 25-11А ГОСТ 13959-74, Проходник прямой 28-11А ГОСТ 13959-74, Проходник прямой 30-11А ГОСТ 13959-74, Проходник прямой 32-11А ГОСТ 13959-74, Проходник прямой 36-11А ГОСТ 13959-74, Проходник прямой 38-11А ГОСТ 13959-74.
