Компания ООО «Росспецкрепеж» специализируется на изготовлении и поставке крепежа по ГОСТ, ОСТ, как общего назначения, так и специального, не выпускаемого метизными заводами серийно, в том числе изготавливаем на склад и под заказ проходник ГОСТ 20195-74 ввертной под резиновое уплотнение для соединений трубопроводов по наружному конусу на собственном производстве от 1 шт. из стали марки: 45, 13Х11Н2В2МФ-Ш, 12Х18Н10Т, алюминиевого сплава Д16Т. Покрытие проходников Ц.хр.,Кд.Хр. Хим. Пас. Ан. Окс. Паспорт качества и сертификат на металл прилагаются. К продукции прилагаем паспорт качества на изделия и сертификат на металл, РТ-Техприемка.
Применение:
Проходники ввертные ГОСТ 20195-74 используются в соединениях трубопроводов по наружному конусу, которые производятся с использованием резинового уплотнения, которое обеспечивает стыку полную герметичность. Используются данные металлоизделия достаточно широко: их заказывают как для монтажа различных инженерных систем, так и для некоторых областей промышленности и машиностроения. Продуманность конструкции проходника дает возможность снизить трудоемкость и сократить время, необходимое для монтажа стыков. Применяется в комплекте с другими изделиями: упорными кольцами, ниппелями и др.
Конструкция:

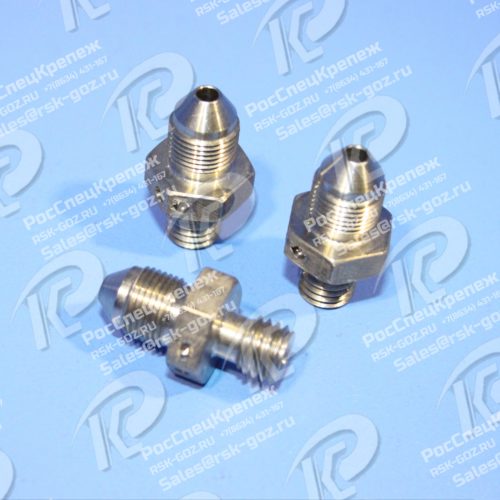

Конструкция проходника этого типа состоит из трех компонентов: цилиндрической, со снятыми с двух краев фасками, центральной – выполненной под шестигранник, и третьей, состоящей из цилиндра и конуса, ее длина увеличена относительно первой. В гранях центральной части просверлены два отверстия, при монтаже соединения сквозь них протягивается проволока, с помощью которой притягивается и фиксируется ниппель, посаженный на конусообразный конец проходника. Этим достигается прочность и долговечность соединения, а также неподвижность его частей относительно друг друга. Диаметр труб составляет величину от 3 до 38 мм, центрального шестигранника от S12 до S55 мм.
Пример условного обозначения ввертного проходника из стали марки 12Х18Н10Т:
Проходник ввертной 3-13А ГОСТ 20195-74, Проходник ввертной 4-13А ГОСТ 20195-74, Проходник ввертной 6-13А ГОСТ 20195-74, Проходник ввертной 8-13А ГОСТ 20195-74, Проходник ввертной 10-13А ГОСТ 20195-74, Проходник ввертной 12-13А ГОСТ 20195-74, Проходник ввертной 14-13А ГОСТ 20195-74, Проходник ввертной 16-13А ГОСТ 20195-74, Проходник ввертной 18-13А ГОСТ 20195-74, Проходник ввертной 20-13А ГОСТ 20195-74, Проходник ввертной 25-13А ГОСТ 20195-74, Проходник ввертной 28-13А ГОСТ 20195-74, Проходник ввертной 30-13А ГОСТ 20195-74, Проходник ввертной 36-13А ГОСТ 20195-74.
То же, из стали марки 13Х11Н2В2МФ: Проходник ввертной 3-11А ГОСТ 20195-74, Проходник ввертной 4-11А ГОСТ 20195-74, Проходник ввертной 6-11А ГОСТ 20195-74, Проходник ввертной 8-11А ГОСТ 20195-74, Проходник ввертной 10-11А ГОСТ 20195-74, Проходник ввертной 12-11А ГОСТ 20195-74, Проходник ввертной 14-11А ГОСТ 20195-74, Проходник ввертной 16-11А ГОСТ 20195-74, Проходник ввертной 18-13А ГОСТ 20195-74, Проходник ввертной 20-11А ГОСТ 20195-74, Проходник ввертной 25-11А ГОСТ 20195-74, Проходник ввертной 28-11А ГОСТ 20195-74, Проходник ввертной 30-11А ГОСТ 20195-74, Проходник ввертной 36-11А ГОСТ 20195-74.
То же, из стали марки 45: Проходник ввертной 3-22А ГОСТ 20195-74, Проходник ввертной 4-22А ГОСТ 20195-74, Проходник ввертной 6-22А ГОСТ 20195-74, Проходник ввертной 8-22А ГОСТ 20195-74, Проходник ввертной 10-22А ГОСТ 20195-74, Проходник ввертной 12-22А ГОСТ 20195-74, Проходник ввертной 14-22А ГОСТ 20195-74, Проходник ввертной 16-22А ГОСТ 20195-74, Проходник ввертной 18-22А ГОСТ 20195-74, Проходник ввертной 20-22А ГОСТ 20195-74, Проходник ввертной 25-22А ГОСТ 20195-74, Проходник ввертной 28-22А ГОСТ 20195-74, Проходник ввертной 30-22А ГОСТ 20195-74, Проходник ввертной 36-22А ГОСТ 20195-74.
То же, из алюминиевого сплава Д16Т: Проходник ввертной 3-31А ГОСТ 20195-74, Проходник ввертной 4-31А ГОСТ 20195-74, Проходник ввертной 6-31А ГОСТ 20195-74, Проходник ввертной 8-31А ГОСТ 20195-74, Проходник ввертной 10-31А ГОСТ 20195-74, Проходник ввертной 12-31А ГОСТ 20195-74, Проходник ввертной 14-31А ГОСТ 20195-74, Проходник ввертной 16-31А ГОСТ 20195-74, Проходник ввертной 18-31А ГОСТ 20195-74, Проходник ввертной 20-31А ГОСТ 20195-74, Проходник ввертной 25-31А ГОСТ 20195-74, Проходник ввертной 28-31А ГОСТ 20195-74, Проходник ввертной 30-31А ГОСТ 20195-74, Проходник ввертной 36-31А ГОСТ 20195-74.
Проконсультироваться и приобрести продукцию вы можете по телефону: +7(8634) 43-11-37, почта sales@rosspeckrepeg.ru
